XY8257淋雨試驗裝置

設備名稱：IP1-6淋雨試驗裝置

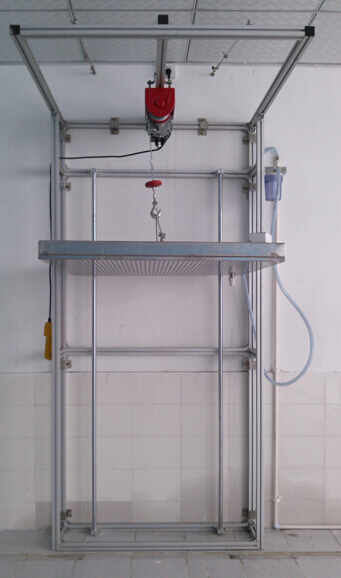

               IP12 效果圖

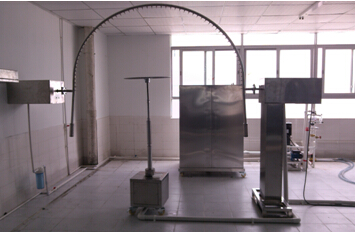

                IP34效果圖

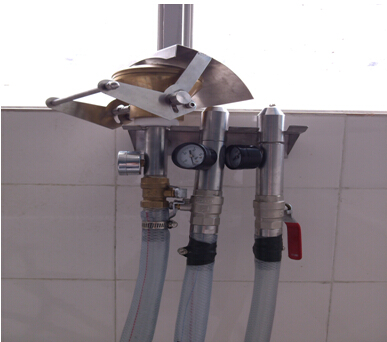

                   IP56效果圖

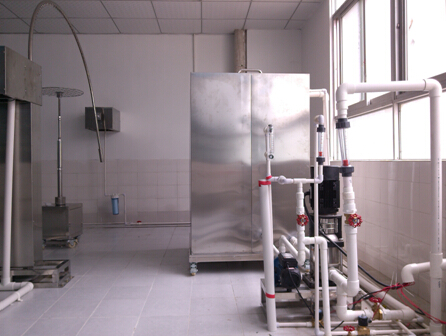

                        IP7浸水箱

淋雨試驗裝置技術指標

試驗室分別由測試臺、儲水槽（客戶自備）、控制箱、轉盤、和噴淋系統組成。

主要技術參數：

1、試驗室總尺寸：深10×寬10×高4 M（客戶自備房間和蓄水池）

   噴淋系統：由水泵、水壓表、固定式噴管支架組成，

2、IP12：滴水盤1000X1000X高10MM ，滴水0.4MM  孔距:20x20mm，1-3MM 每分鐘

3、IP34擺管：半徑800MM，內徑：16MM ，噴頭內孔：0.4MM   距離50MM

4、IP56噴淋系統：IP5噴頭1個，IP6噴頭1個,共2個 噴水頭為手持式，中間連接軟管、管徑：25MM ，噴孔尺寸：φ12.5mm，（IP6等級）；φ6.3mm,IP5(等級)

5、IP7浸水箱：1000X1000X1500MM高

6、噴水壓力：80～150kpa（可調）

7、噴水流量：IP5 12.5±1～IP6 100±5(L/min)

8、噴水持續時間：3、10、30min（可調）

9、運行時間控制：1min～9999min(可調)

10、水循環系統，水源不循環使用

11、受水面：產品正面、側面、頂面

12、噴水壓力表，可顯示噴水壓力

13、轉盤：直徑500MM  承載50KG。 轉速：2-5轉/每分鐘。

14、控制系統：翔瑞公司自主研發觸摸屏控制系統。Ip123456獨立控制

15．試驗室外墻由客戶自己提供以及蓄水池。

結構材質：

1、噴管：不銹鋼管10條
2、水箱：304不銹鋼5張
3、不銹鋼方通20條
4、電氣控制配件選用正泰、歐姆龍、德力西、富士等國際知名品牌
5、水泵：3個 3KW 臺灣品牌
