AWA6128D雙耳機麥克風測試儀

    AWA6128D型雙耳機麥克風測試儀執行GB/T 12060.4/ IEC 60268-4《聲系統設備傳聲器測量方法》、GB/T 12060.7 / IEC 60268-7 《聲系統設備 頭戴耳機測試方法》和IEC 61842 Microphones and earphones for speech communications 等標準。

1.概述

AWA6128D型雙耳機麥克風測試儀執行GB/T 12060.4/ IEC 60268-4《聲系統設備 傳聲器測量方法》、GB/T 12060.7 / IEC 60268-7 《聲系統設備 頭戴耳機測試方法》和IEC 61842  Microphones and earphones for speech communications 等標準。

該儀器由電聲測試儀（4通道）主機、耳模擬器或聲耦合腔、仿真口、聲控測試傳聲器、測試架和專用的分析軟件組成。能同時快速準確地測量雙耳機的靈敏度及差值、頻響曲線、阻抗、諧波失真、極性和麥克風的靈敏度、頻響曲線和電流等電聲性能。根據設定的門限自動判斷耳機和麥克風合格品或不合格品。測試結束后，簡潔直觀的顯示出 OK/NG，極大的提高了測試效率。

全中文的Windows界面，操作性更強。充分降低初期成本的投入和維護費用，具有高效、強大的分析和處理能力。能快速地完成耳機麥克風等電聲產品的測試，是基于生產線和質量控制（QC）、操作簡易的 要求而開發的測試系統。它將功率放大模塊，聲音測量模塊集成在一臺主機里，免去了用戶連線的煩惱。

儀器特點：

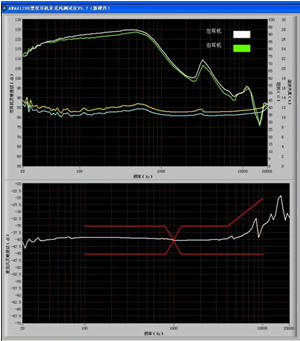

1、可以凍結一組雙耳機掃頻曲線和一組麥克風掃頻曲線

2、可以單獨測量左耳機或右耳機或麥克風

3、不合格項目自動顯示X字符
4、測試速度快，測量耳機和麥克風加起來只需要2秒.
5、一鍵導出Word格式的測量報表

2.基本工作性能指標

 （1）測試傳聲器：AWA14422型預極化 1/2英寸壓力場型測試傳聲器

 （2）仿真耳：AWA6160(IEC318),AWA6162(IEC711)可選配

 （3）仿真口：AWA6150型，輸出聲級：94±2 dB(100Hz～10 kHz)

 （4）耳機測量：輸出電壓：50 mV～10 V(RMS)

                頻率測量范圍：20 Hz～20 kHz

                幅度測量范圍：50 dB～130 dB(Z)

                阻抗測量范圍:0 Ω～300Ω

                諧波失真準確度：優于10%

                掃頻方式：1/12 OCT

                掃頻時間：1.23 s（20 Hz～20 kHz）

（5）麥克風測量：工作電壓：0.1 V～10 V，可按0.1 V步進調節

     工作電阻：680 Ω、1 KΩ、1.5 KΩ、2 KΩ、2.2 KΩ、3 KΩ、4.7 KΩ、外接

     聲源輸出聲壓：94 dB（±2 dB）

     頻率測量范圍：20 Hz～20 kHz

     幅度測量范圍：-85 dBV～10 dBV(Z)

     電流測量范圍：0 uA～1100 uA，分辨率1 uA

     掃頻方式：1/12 OCT

     掃頻時間：1.45 s（20 Hz～20 kHz，單頻時間1.5ms）

（6）本機噪聲：<35 dB（Z 計權）

（7）掃頻觸發方式：鍵盤或腳踏開關

（8）工作電源：220 V/50 Hz 交流市電

（9）工作條件：環境溫度：0 ℃～40 ℃

     相對濕度：20 %～90  %

     大氣壓：86 kPa～106  kPa

（10）尺寸：440 mm×325 mm×151 mm（W×D×H）

（11）重量：5kg

AWA6128D型雙耳機麥克風測試儀
