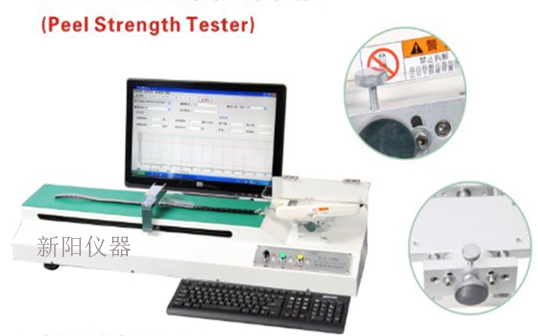

XY8343剝離強度測試儀
主要用途和適用范圍
本產品主要用于測試載帶與蓋帶的封合拉力大小，根據EIA-481的要求，載帶與蓋帶的封合拉力必須在一定的范圍內，低于或高于此拉力范圍都對SMT工藝造成一定的損失，因此通過此產品的測試可以控制編帶過程中拉力的大小，以符合SMT工藝的要求。
電感、變壓器、連接器、晶振、半導體、五金沖壓鐵片、LED、各種JACK、IC、USB、能量誘導器. 、天線/簧片 、開關、電鍵、電閘、充電池座等的SMD貼片電子零件承載帶包裝后，在SMT貼片作業時, 包裝上蓋帶剝離必須與SMT貼片速度及阻力同步，才能準位貼裝好。所以各SMT廠家給出了各類貼片件承載帶包裝上蓋帶剝離技術參數要求！對電子零件生產商來講，承載帶包裝只是第一步，包裝是否符合貼片工廠要求才是最重要的。上蓋帶剝離引拔力測試儀是承載帶包裝上蓋帶剝落品質控制的測試儀器！測試報告將是出貨時必須提供檢驗報表之一。
主要規格和技術參數
|
拉力測定范圍
|
0-1000g
|
|
拉力速度
|
120mm或300mm／m
|
|
剝離角度
|
165-180度
|
|
測試載帶寬度
|
8- 104mm
|
|
測試載帶類型
|
紙質.塑料
|
|
電 源
|
DC24V／50Hz
|
|
測試載帶長度
|
250MM（考慮每盤固定長度，避免浪費，可修改測試樣品長度及測試軟件界面）
|
|
機體尺寸
|
1000MM*280MM*200MM（l*w*h）
|
|
機體重量
|
25KG
|
特點
● 采用的是日本THK滾珠絲桿（不是皮帶的），有效行程450MM以上。運行低聲音。是高品質的標志。
● 采用日本拉力測試?yán)τ?jì)表頭，測試值準確；
● 測試值采用RS232數字信號傳輸，確保信息轉換沒有誤差；
● 軟件操作采用WINDOWS界面，操作簡易、方便，專業資料格式 測試結果無法修改，極具公信力；
● 可設定采樣數據延時讀取，測試結果即時顯示，可設定拉力上限及下限，自動判斷并可打印測試結果；
● 可進行數據存儲，建立歷史性的數據庫；可打印輸出PDF格式電子檔，方便文件傳送。
● 選擇您所熟悉的操作語言，此軟件有三種語言供您選擇簡體中文，繁體中文和英文。
● 機臺人性化設計，測試?yán)τ?jì)表頭裝有防護罩，避開外力沖擊。
