XY9201電梯鋼絲繩彎曲疲勞試驗機
概述

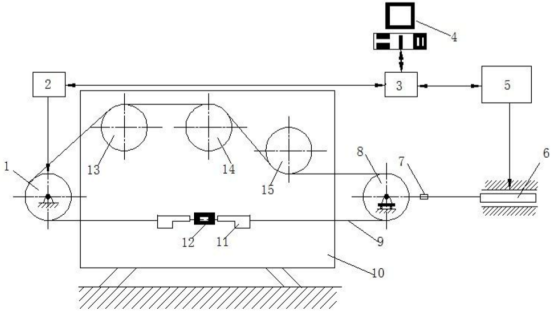

電梯用鋼絲繩彎曲疲勞試驗機主要由1.曳引輪2.電動機3.計數器4.控制器 5．液壓泵站6.作動器7.力傳感器8.載荷輪9.鋼絲繩10.主框架11.繩頭裝置12.連接部件13.導向輪14.導向輪15.導向輪等部分組成，試驗時將需要測試的鋼絲繩纏繞到由1、13、14、15、8組成的纏繞輪組上，通過11、12連接成為閉環組件，并由6（作動器）拖拽7、8加載模擬電梯工作時的轎廂真實載荷，同時由2（電動機）通過減速裝置及偏心輪組交變旋轉加載以達到模擬實驗?zāi)康摹?br />

主要技術參數

1、作動器水平最大載荷

1.1、靜態最大載荷 Pmax=30KN

1.2、測量精度 ≤1% FS

1.3、分辨率 50N

1.4、力加載速率 0.2KN/s

1.5、加載最大行程 200mm

1.6、位移加載速率 0～200mm/min

2、計數器

2.1  容量 8×10⁹次

2.2  功能 設置試驗次數自動停機

3、液壓泵站

3.1流量3.5L/min

3.2電機功率1kW

4、總功率：4kW

5、電源： 三相五線制

使用環境

1、      室內溫度在10～30℃范圍內，其溫度波動應不大于2℃/h。

2、      相對濕度低于80%；

3、      電源電壓變動幅度應不超過額定電壓380V±10%。

4、      電源頻率50Hz。

5、      在試驗機周圍2m范圍內無明顯電磁場干擾。

6、      試驗機周圍無震動源、空間無腐蝕介質，無粉塵。

7、      試驗機周圍應留有不小于0.8m的空間。

主要配置

1、 主機： 一臺

2、    微機： 一套[包括打印機]

3、    附具： 500mm輪徑導向輪共計5個

4、    技術資料：含使用說明書、合格證書、裝箱單
