XY9866-6電子煙抽煙機（精密型）6工位
電子煙抽煙機可以叫口數壽命試驗機、抽煙口數機、口數壽命試驗機、煙霧量測試機、電子煙檢測設備，它的工作原理是本機是用來測試成品電子煙、電子煙電池桿、電子煙霧化器等一吸一停壽命使用的儀器，可以自行控制每口的抽吸容量，采用氣缸活塞式吸氣，通過設置相應的吸煙持續時間，吸煙體積和吸煙次數，來判定電子煙是否合格.
產品介紹：
本機用于測試電子煙和煙油，采用氣缸活塞式吸氣，通過設置相應的吸煙持續時間，吸煙體積和吸煙次數， 來判定電子煙是否合格，適用于小功率電子煙。

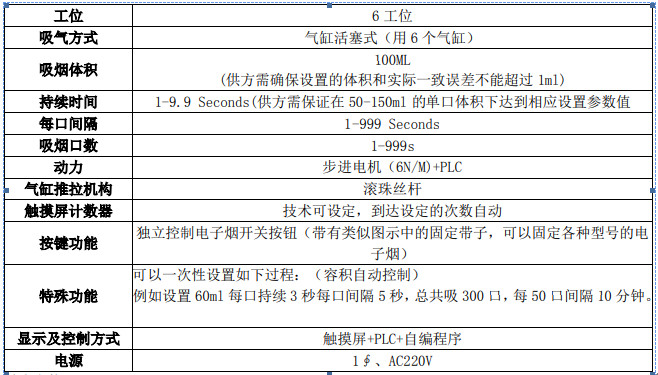

規格參數
技術參數：
1. 每根香煙按照設定的口量抽吸；
2. 抽吸的“口型”決定了空氣通過的速度以及何時觸發裝置的操作；
3. 抽吸的持續時間將影響即時的空氣流速，并且持續的時間可以改變；
4. 產生的氣化物被 O 型環密封的夾持器里的玻璃纖維濾片捕獲（99.9%阻留的粒子大于 0.3 微米級）；
5. 在已知間隔時間內一定數量的抽吸煙霧被采集到玻璃纖維濾片；
6. 另外，對于痕量分析可以使用其他方法（如吸收瓶、靜電補集器）；
7. 在測試前后稱出夾持器的重量以確定存積汽化物的總量；
8. 提取夾持器或濾片可以進行水、尼古丁和其他 VOCs 的分析；
9. 電源要求：90V-240V，50/60Hz；
10. 功耗，150VA；
11. 周圍工作溫度：15-35℃；
12. 濕度：不凝結情況下，40%-90%RH；
13. 尺寸：480*440*760mm；
14. 重量：48Kg；
15. 夾持器：5.6-13mm；
16. 產品能力：可以同時測定 6 支電子香煙，各通道獨立排氣；
17. 抽吸一次：
特點

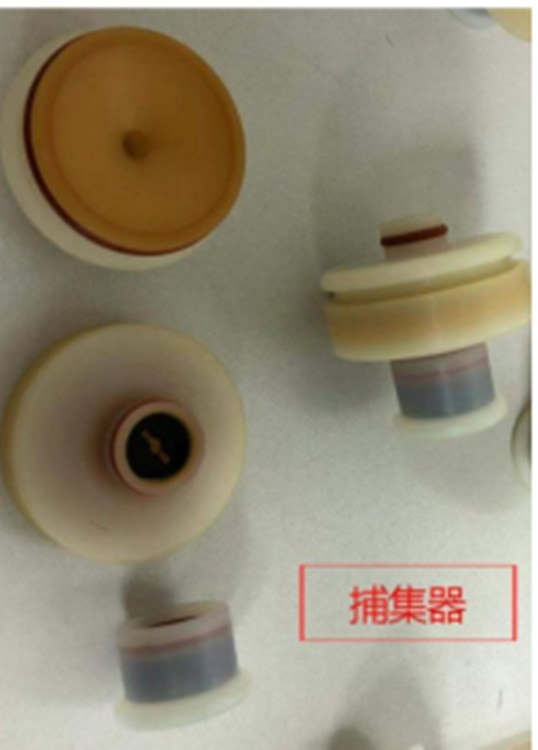

◆口量：1ml-100ml；◆口型：方形波和正弦曲線 ◆持續時間：1s-30s ◆間隔時間：1s-999s ◆抽吸總口數：1-999 口 ◆預熱時間：0.1s 18. 數據接口：USB2/以太網； 19. 操作顯示屏：10.5 英寸薄膜晶體屏幕； 前面夾持電子煙的板 0℃-90℃可調；Ø 8 個氣溶膠捕集器的要求如下：
濾片夾持器和端口蓋帽是由非吸濕性的化學惰性材料制成，可以裝入一個 1mm~2mm 厚的玻璃纖維濾片。
后面煙筒外的擋板，設置成可打開的形式，以便清洗煙筒；
配置電腦，以便儲存方形波或正弦曲線的數據；

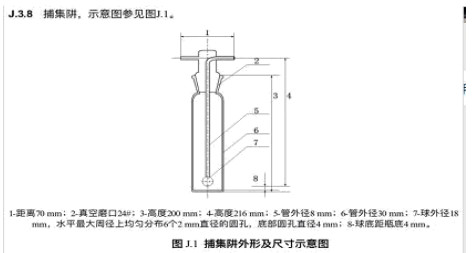

（1-距離 70mm；2-真空磨口 24#；3-高度 200mm；4-高度 216mm；5-管外徑 8mm；6-管外徑 30mm；7-球外徑 18mm，水平最大周徑上均勻分布 6 個 2mm 直徑的圓孔，底部圓孔直徑 4mm；8-球底距離瓶Ø底 4mm）

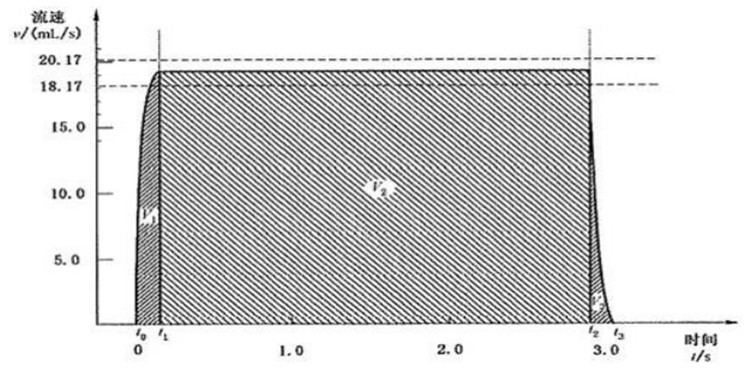

抽吸流量圖 吸煙機的抽吸流量圖尾矩形。測量時，應確認抽吸容量達到 17 的要求，并在吸煙 機抽吸端口和測量裝置間的氣路中串聯（1000±50）Pa 壓降標準件。典型不帶樣品抽吸流量圖如下 圖.1。圖.1 中，氣流速上升（t0~t1）和下降（t2~t3）時曲線所圍成區域的面積 V1+V3 不得超過圖 形 V1+V2+V3 總抽吸容量的 10%，最大氣流速應處于 18.17ml/s~20.17ml/s 之間。最大氣流速穩定期 間時長（t1~t2）應不少于 2.4s。流量圖上升和下降部分的拐點均不應多于一點，所有點上均不應 有反向氣流。
說明： t0----由抽吸引起氣流速度開始升高的時間；t1----氣流速度達到最高的時間；t2----由停止抽吸 導致氣流速度開始下降的時間；t3----氣流速度下降至零的時間；V1----氣流速度隨時間變化上升 段圍成的面積；V2----氣流速度達到最大且保持穩定時段圍成的面積；V3----氣流速度隨時間變化 下降段圍成的面積； 27. 用“抽吸引擎”形成抽吸； 28. 由步進電機驅動并且由計算機控制的精密針筒（引擎）會給出準確的體積和抽吸口型圖，有 ISO 正弦曲線和方形波兩種可用形狀。 抽吸流量 圖 吸煙機的抽吸流量圖尾矩形。測量時，應確認抽吸容量達到 17 的要求，并在吸煙機抽吸端 口和測量裝置間的氣路中串聯（1000±50）Pa 壓降標準件。典型不帶樣品抽吸流量圖如下圖.1。圖.1 中，氣流速上升（t0~t1）和下降（t2~t3）時曲線所圍成區域的面積 V1+V3 不得超過圖形 V1+V2+V3 總抽吸容量的10%，最大氣流速應處于18.17ml/s~20.17ml/s之間。最大氣流速穩定期間時長（t1~t2）
應不少于 2.4s。流量圖上升和下降部分的拐點均不應多于一點，所有點上均不應有反向氣流。
