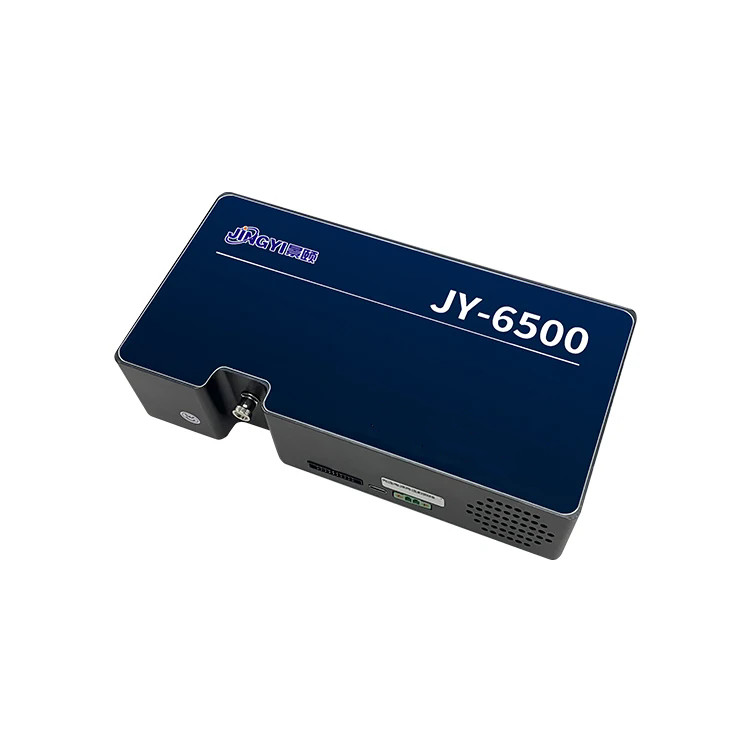

制冷型光纖光譜儀 JY6500
產品概述
高性能制冷型光纖光譜儀 JY6500，它采用1044×64像素的制冷型線性CCD，CCD采用半導體制冷技術，CCD可工作在設定的恒溫環境（最低可達-15ºC），從而大幅降低了傳感器的噪聲，獲得了極佳的信噪比（比同類競爭對手提高了約2倍），而且提高了的測量可靠性，測量結果不隨環境溫度變化。同時，特別定制了超低噪聲CCD信號處理電路，其量化噪聲小于3 counts，為業界最佳水平�？山邮誗MA905光纖輸入光或者自由空間光，通過USB2.0或者UART端口，輸出測量所得的光譜數據。只需要一個5V直流電源供電，非常便于集成使用。
特點：
u 探測器：背照式CCD（制冷至-15 oC）
u 探測器像素：1044×64
u 超低噪聲CCD信號處理電路
u 光譜范圍: 180-1100nm
u 光譜分辨率: 0.1-4 nm(取決于光譜范圍、狹縫寬度)
u 光路結構：交叉C-T
u 積分時間：2ms-130s
u 供電電源：DC 5V±10% @ <2.3A
u 18 bit, 570KHz A/DConverter
u 光輸入接口：SMA905或自由空間
u 數據輸出接口: USB2.0(High speed)或UART
u 20針雙排可編程外擴接口

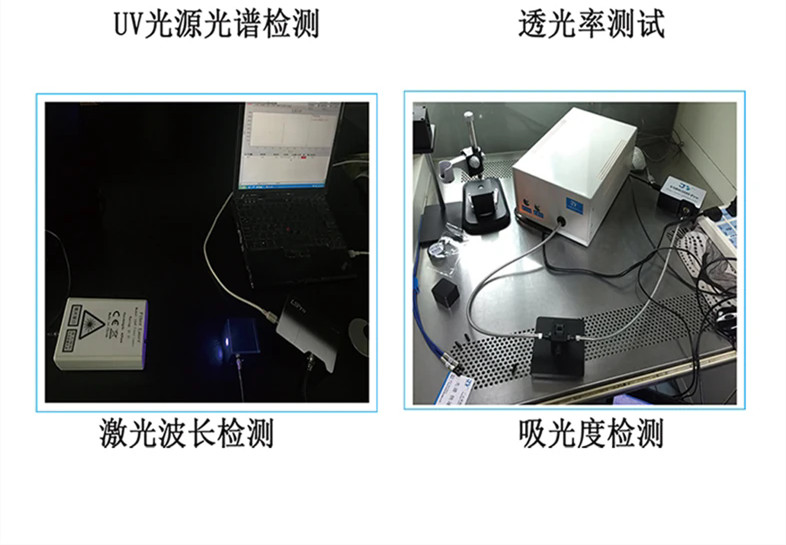

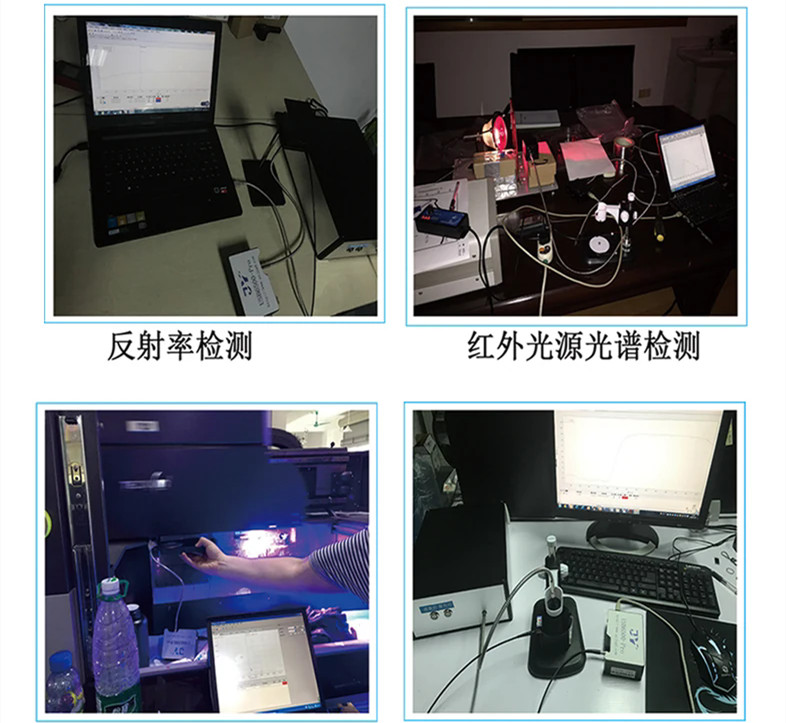

典型應用：
拉曼光譜儀
微量、快速分光光度計；
光譜分析/輻射分光分析/分光光度分析
透過率、吸光度檢測；
反射率檢測；
紫外、可見和短波近紅外
波長檢測
技術參數：
|
JY-6500
|
|
類型
|
線陣背照式CCD (制冷到 -20oC)
|
|
探測光譜范圍
|
180-1100 nm
|
|
有效像素
|
1044 x 64
|
|
像元尺寸
|
24μm×24μm
|
|
全量程范圍
|
~600 ke-
|
|
靈敏度
|
6.5 uV/e-
|
|
暗噪聲
|
8 e-
|
|
光學參數
|
|
波長范圍
|
180-1100 nm
|
|
光學分辨率
|
0.01-1.3 nm （取決于狹縫、光譜范圍）
|
|
信噪比
|
>1000:1
|
|
動態范圍
|
50000：1
|
|
工作溫度
|
-10-45oC
|
|
工作濕度
|
|
|
光路參數
|
|
光學設計
|
f/4 交叉非對稱C-T光路
|
|
焦距
|
98 mm for incidence / 107 mm for output
|
|
入射狹縫寬度
|
5、10、25、50、100、150、200 μm 可選，其他尺寸可定制
|
|
入射光接口
|
SMA905光纖接口、自由空間
|
|
電氣參數
|
|
積分時間
|
8 ms - 30 min
|
|
數據輸出接口
|
USB 2.0
|
|
ADC位深
|
18 bit（輸出18 bit）
|
|
供電電源
|
DC 5V±10%
|
|
工作電流
|
|
|
存儲溫度
|
-20°C to 70°C
|
|
操作溫度
|
-10°C to 45°C
|
|
物理參數
|
|
尺寸
|
217×110×52 mm3
|
|
重量
|
1.65 kg
|
|
Sealing
|
Anti-sweat
|
