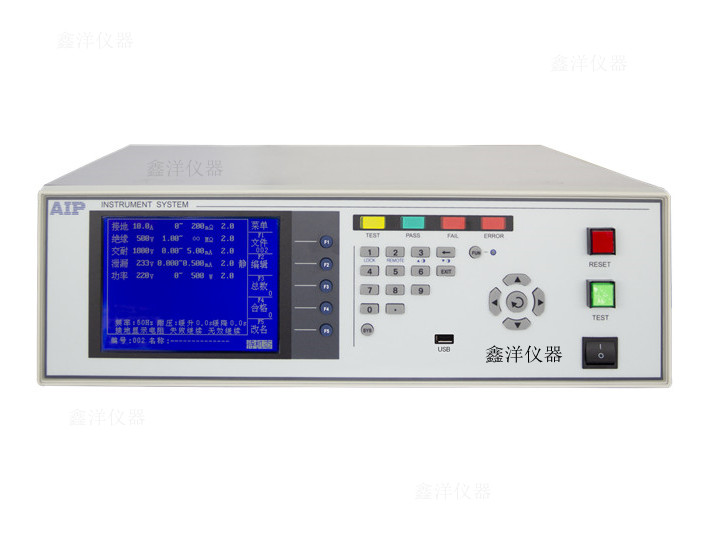

五合一安規綜合測試儀 AIP964X系列 AIP9640P AIP9640U AIP9640B AIP9640L （耐壓、絕緣、接地、泄漏、功率）
產品概述
該系列產品適用于各類家用電器，LED燈，電動工具等電器產品。將安規全部測試項目和功率測量完美的融為一體，開創性的提供兩路測試電源輸入端口，徹底解決了泄漏電流測試和功率測試電壓不一致帶來的電源切換問題。
1、測試對象：家用電器
2、測試項目：絕緣、耐壓、泄漏、接地、功率
3、安規測試儀隨機附件：
電源線×1、30A測試鉗×1、測試盒×1、測試電源輸入線×1、保險管×1、使用說明書×1
4、技術參數：
|
測試項目
|
絕緣電阻、交流耐壓、泄漏電流、接地電阻、功率
|
|
絕緣電阻
|
|
輸出電壓設定范圍/精度
|
DC 500/1000V ±(3%×讀數+5個字)
|
|
絕緣電阻測量范圍/精度
|
1～2000MΩ ≤100MΩ：±(5%×顯示值+3個字) >100 MΩ：±(8%×顯示值+8個字)
|
|
絕緣電阻報警設定范圍
|
上限：0～2000MΩ；下限：1～2000MΩ
|
|
測試時間范圍/分辨率
|
1～300s 1s/步
|
|
交流耐壓
|
|
輸出電壓設定范圍/精度
|
AC 200～5000V ±(3%×設定值+5個字)
|
|
擊穿電流測量范圍/精度
|
0.10～25.00mA ±(3%×顯示值+5個字)
|
|
擊穿電流預置報警范圍
|
上限：0.10～25.00mA ；下限：0.00～5.00mA
|
|
測試時間范圍/分辨率
|
1～300s 1s/步
|
|
泄漏電流
|
|
輸出電壓
|
1.06倍的額定電壓
|
|
輸出電壓測量范圍/精度
|
AC 50～280V ±(0.5%×顯示值+2個字)
|
|
泄漏電流測量范圍/精度
|
0.05～20.00mA ±(1.5%×顯示值+0.02mA)
|
|
泄漏電流設定報警范圍
|
上限：0.05～20.00mA；下限：0.01～5.00mA
|
|
測試時間范圍
|
1～300s 1s/步
|
|
接地電阻
|
|
接地電流輸出范圍/精度
|
AC 5.0～30.0A ±(3%×設定值+5個字)
|
|
接地電阻測量范圍/精度
|
10.0～600mΩ ±(3%×顯示值+5個字)
|
|
接地電阻報警設定范圍
|
上限：5～10A:10.0～600mΩ；11～25 A:10.0～300mΩ；26～30A:10.0～200mΩ；
下限：0.0～100mΩ
|
|
測試時間范圍/分辨率
|
1～60s 1s/步
|
|
功率測量
|
|
|
輸出電壓
|
1.0倍的額定電壓
|
|
輸出電壓測量范圍/精度
|
AC 50～280V ±(0.5%×顯示值+2個字)
|
|
輸出電流測量范圍/精度
|
AC 0.20～30.00A ±(0.5%×顯示值+2個字)
|
|
有功功率測量范圍/精度
|
30～6000W ±(0.5%×顯示值+5個字)
|
|
功率設定報警范圍
|
上限：3～6000W 下限：0～6000W
|
|
測試時間范圍/分辨率
|
1～300s 1s/步
|
5、安規性能測試簡介：
5.1在產品的安全性能檢測中常用的四項測試為：絕緣電阻、耐壓、泄漏電流、接地導通電阻。
5.2絕緣電阻測試、耐壓測試、泄漏電流測試分別對被測設備施加不同的電壓，檢測其絕緣性能，而接地導通電阻是
檢測其保護接地措施是否可靠。
5.3接地導通電阻是指被測設備易觸及金屬部件與接地端子或接地觸點之間的連接電阻，而非配電系統中的保護接地電阻，接地導通電阻是評價被測設備接地連續性的量化指標。
5.4接地導通電阻的測量
從空載不超過12V的電源取一規定的電流，（該電流等于被測設備額定電流的1.5倍或25 A，兩者取大值），在被測設備的接地端子與各易觸及的金屬部件之間測量電壓降。由電流和該電壓降計算所得電阻值即為接地導通電阻。一般標準中規定該電阻值不應超過0.1Ω。
5.5接地導通電阻測量中應注意的問題
接地導通電阻應采用四線制測量方式，以消除接觸熱電勢，減小測量誤差；測量儀應具有自動消除測試線電阻和接觸電阻的功能，保證測量的準確性。
