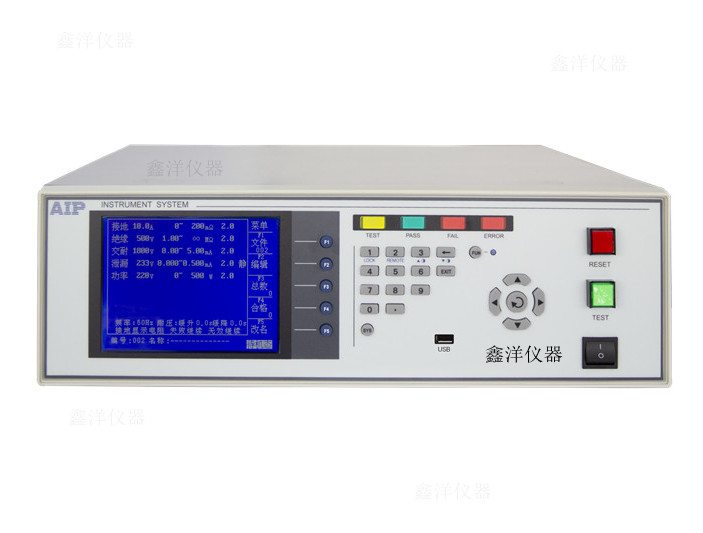

艾普安規綜合分析儀AIP9636HW AIP9636HG AIP9636DG耐壓絕緣測試儀
產品概述
H系列產品提供多項組合測試功能，具有高精度，高速測試等優點，可根據用戶的各種需求，提供定制化方案，滿足多個細分行業對安規的測試要求。
產品特點
■5.7＇藍背景液晶顯示屏，數據顯示直觀清晰
■滿足CCC、IEC、EN、VDE、BS、GS、UL等電氣安全通用規范標準要求
■高達200組測試條件記憶，每組8個測試步驟，每組可單獨設置規格型號，便捷查詢
■測試速度快：儀器控制核心采用ARM高速處理器，數據處理全面加速
■測試精度高：安規測試精度高達1.5%
■耐壓電壓可進行緩升、緩降設置，上下限報警，電弧偵測功能
■數字化閉環反饋控制，全自動調壓，輸出電壓/電流自動修正，且不受外界電網波動影響，保證測試的準確性
■選配工業計算機系統，配置條碼掃描器后可實現掃碼自啟動測試，掃碼調測試組等功能，條碼與測試數據互聯，本地保存數據，實現數據管理、分析、上傳
■USB接口可實現數據導入導出
a.檢測完成后有提示音
b.不合格有不合格報警提示和報警指示燈
c.后面有PLC端口可以接線控制啟動和關閉
d.后面有232端口可以連電腦實現數據傳輸
e.后面至少要有PLC,232,地線接口等
f.可以測完絕緣轉到耐壓檢測和可以耐壓轉到絕緣檢測
g.可以設定幾組檢測的方式，比于A路徑測絕緣轉耐壓，B路徑耐壓轉絕緣，C路徑單測絕緣，D路徑單測耐壓
|
型號
|
測試項目
|
測試容量
|
|
AIP9636HW
|
交流耐壓
（ACW）
|
直流耐壓
（DCW）
|
絕緣電阻
（IR）
|
100mA
|
|
交流耐壓
|
|
輸出電壓設定范圍
|
100～5000V
|
|
輸出電壓設定分辨率
|
1V
|
|
輸出頻率
|
50/60Hz
|
|
輸出波形
|
正弦波
|
|
緩升時間
|
0.0~999s
|
|
緩降時間
|
0.0~999s
|
|
分辨率
|
0.1s/1s
|
|
測量范圍
|
0.100～100mA
|
|
測試精度
|
±(1.5%×顯示值+5個字)
|
|
報警上限范圍
|
0.10～100mA
|
|
報警下限范圍
|
0.00～100mA
|
|
電流分辨率
|
0.01mA/0.001mA
|
|
測試時間
|
0,0.5-999.9s
(0為持續輸出)
|
|
分辨率
|
0.1s
|
|
直流耐壓
|
|
輸出電壓設定范圍
|
100～6000V
|
|
輸出電壓精度
|
±(1.5%×設定值+5個字)
|
|
輸出電壓設定分辨率
|
1V
|
|
緩升時間
|
0.0~999s
|
|
緩降時間
|
0.0~999s
|
|
分辨率
|
0.1s/1s
|
|
電流測量范圍
|
0.100～10.00mA
|
|
電流測試精度
|
±(1.5%×顯示值+5個字)
|
|
報警上限范圍
|
0.10～10.00mA
|
|
報警下限范圍
|
0.00～10.00mA
|
|
電流分辨率
|
0.01mA/0.001mA
|
|
測試時間
|
0,0.5-999.9s
(0為持續輸出)
|
|
分辨率
|
0.1s
|
|
絕緣電阻
|
|
輸出電壓設定范圍
|
100~2500V
|
|
輸出電壓精度
|
±(1.5%×讀數+5個字)
|
|
輸出電壓設定分辨率
|
1V
|
|
測量范圍
|
1～9999MΩ
|
|
測量精度
|
≤100MΩ
|
±(5%×顯示值+3個字)
|
|
>100
MΩ
|
±(8%×顯示值+8個字)
|
|
報警上限范圍
|
0～9999MΩ(0為∞)
|
|
報警下限范圍
|
1～9999MΩ
|
|
測試時間
|
0,0.5-999.9s
(0為持續輸出)
|
|
分辨率
|
0.1s
|
|
配套規格
|
|
通訊接口
|
通訊接口
|
|
外部控制方式
|
PLC接口 開關量信號
|
|
數據儲存方式
|
USB儲存
|
|
尺寸（W×H×D）,mm
|
435×150×550
|
|
配件（標配）
|
電源線×1、32A測試鉗×1、測試盒×1、測試電源輸入線×1、保險管×1、使用說明書×1
|
|
配件（選配）
|
報警燈，腳踏開關
|
