TR220表面粗糙度測量儀

概述
    TR220表面粗糙度測量儀是適合于生產環境和移動測量需要的一種手持式儀器，適用于生產現場，科研實驗室，工廠計量室，更重要的是這款儀器增加了測量發動機缸體內表面平臺網紋的專用參數，因此它還可以廣泛應用于汽車、航空、摩托車等發動機生產企業。它操作簡便，功能全面，測量快捷，精度穩定，攜帶方便，能測量最新國際標準的主要參數，本儀器全面嚴格執行了國際標準。本儀器可連接打印機和電腦。

測量原理
    本儀器在測量工件表面粗糙度時，先將傳感器搭放在工件被測表面上，然后啟動儀器，由儀器內部的精密驅動機構帶動傳感器沿被測表面做等速直線滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度會引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片對采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上給出，也可在打印機上輸出，還可以與PC機進行通訊。

主要特點
● 19個測量參數：Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、RSk、R3z、Rmax、Rpc、Rmr、RK、RpK、RvK、Mr1、Mr2、
● 采用紅寶石高精度電感傳感器,永不磨損 ；
● 具有RC、PC-RC、GAUSS、D-P四種濾波方式；
● 兼容ISO、DIN、ANSI、JIS四種標準；
● 可存儲15次測量結果；
● 具有示值校準功能；
● 128×64點陣液晶，可顯示全部參數、輪廓圖形和中英文菜單；
● 采用DSP芯片進行控制和數據處理
● 內置鋰離子充電電池及充電保護電路；
● 機電一體化設計，體積更小；
● 連接打印機，可打印全部參數及輪廓圖形；
● 內置標準RS232接口，可直接（或轉換為USB接口）與PC機通訊；
● 具有自動關機及各種操作提示信息及自檢功能；
● 可測量Rk參數及顯示Rk曲線圖；
● 可選配測量平臺附件。

技術參數

標準配置

可選配件
測量平臺、小孔傳感器、曲面?zhèn)鞲衅�、溝槽傳感器、深槽傳感器、延長桿、側向轉接桿、PC機通訊軟件

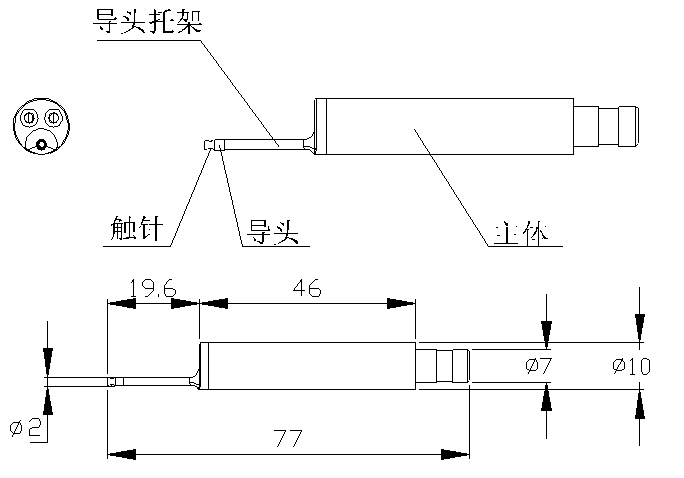

標準傳感器
測量大多數的平面、斜面、圓錐面、內孔、溝槽等多種表面的粗糙度�？蓽y量槽寬大于2mm，槽深小于3mm的溝槽，或者高度小于3mm的臺階的表面粗糙度。

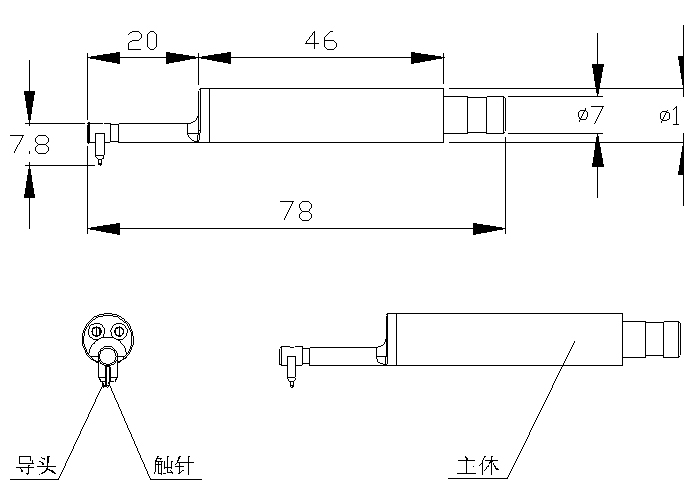

深槽傳感器
可測量槽寬大于3mm，槽深小于10mm的溝槽，或者高度小于10mm的臺階的表面粗糙度，配合LRA620/LRA630工作臺使用。

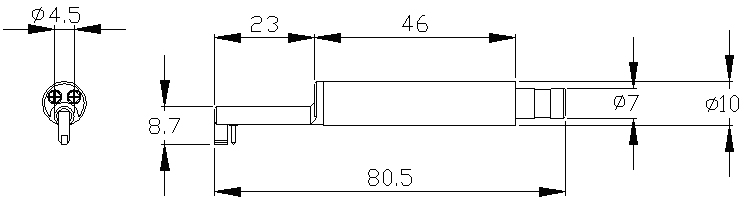

小孔傳感器
可測量孔徑大于2mm的內表面粗糙度，最大深度為19mm。

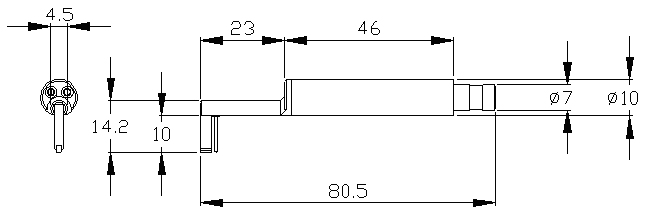

曲面?zhèn)鞲衅?BR>可測量曲率半徑大于3mm的凹凸曲面工件的表面，配合LRA/LRA630工作。

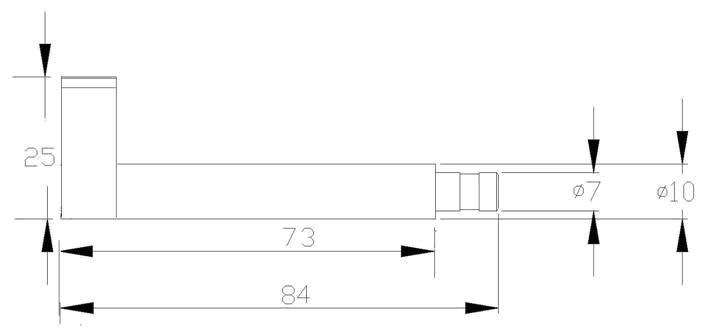

側向轉接桿
針對特殊環境、特殊工件可將傳感器相對于與主機進行旋轉90度測量。

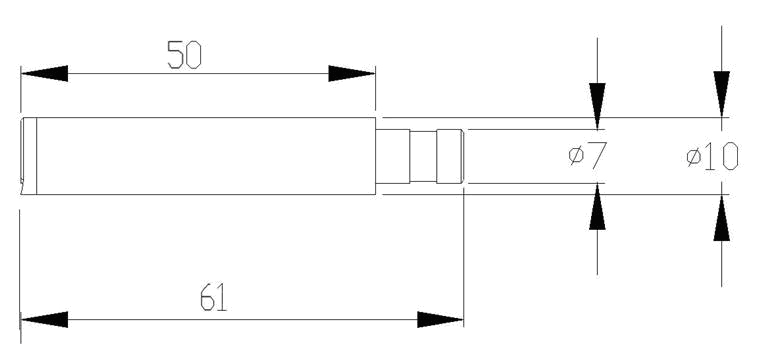

加長桿
可將傳感器加長50MM進行測量。


測量平臺LSA620\620S
             Y向位移誤差： ±12.5 mm ；
         行程：20～370mm
         旋轉角度：固定（LSA620）,360°（LSA620S）
         底座尺寸大小：400x250x60mm，立柱, 高：410mm
              重量：25千克

測量平臺LSA650
              Y向位移誤差： ±12.5 mm ；
         行程：65～300mm
         角度：, 固定
         底座尺寸大小： 135×90×45mm, 立柱高：430mm
              重量：4千克

微調平臺：


X向： ±12.5 mm ；
         Y向： ±12.5 mm ；
         工作臺沿Y軸旋轉角度360º；微調±5º；
