Mitutoyo日本三豐SV-C3100 / SV-C4100表面粗糙度儀

Formtracer (表面粗糙度 / 輪廓測量裝置) SV-C3100 / SV-C4100
525 系列 — 表面粗糙度/ 輪廓測量儀
特點
■大幅提高的驅動速度(X 軸: 80 mm/s, Z2 軸立柱: 20mm/s) 進一步減少了總的測量時間。
■為了更長時間地保持直線度，三豐公司采用了抗老化且極耐磨的非常堅固的陶瓷導軌；
■驅動器 (X 軸) 和立柱 (Z2 軸) 均配備了高精度線形編碼器 (其中Z2 軸上為ABS 型)。因此，在垂

直方向?qū)π】走B續自動測量、對較難定位部件的重復測量的重復精度得以提高。

測量軟件（選件）：ForMTRACEPAK
使用該軟件可以控制馬達驅動的Y 軸工作臺和旋轉臺選件，從而實現自動測量。使用該軟件還可以進行輪廓評估，這項評估包括對級差，角度，深度，面積和其他基于表面粗糙度數據的特性進行分析。另外，還
可以通過設置打印格式建立原始檢測證書，以適應不同的需求。
軟件選件
DUAL TRACEPAK
測量裝置可自動運行，安裝了表面粗糙度驅動裝置后，表面粗糙度分析程序SURFPAK-SV 自動啟動。同樣，安裝了輪廓驅動裝置后，形狀分析程序FORMPAK-1000 也自動啟動。即使Formtracer 已關閉，離線分析所需程序仍可從屏幕菜單中選出并運行。
基本技術參數:
基座尺寸 (W x H): 750 x 600mm 或 1000 x 450mm
基座材料: 花崗巖
重量
主機: 140kg (S4), 150kg (H4), 220kg (W4)
控制器: 14kg
遙控箱: 0.9kg
電源: 100 – 240VAC ±10%, 50/60Hz
能耗: 400W (主機)
輪廓測量技術參數:
X 軸
測量范圍: 100mm 或 200mm
分辨率: 0.05μm
檢測方法: 反射型線性編碼器
驅動速度: 80mm/s、外加手動
測量速度: 0.02 - 5mm/s
移動方向: 向前／向后
直線度: 0.8μm / 100mm, 2μm / 200mm
* 以X 軸為水平方向上
直線位移: ±(1+0.01L)μm (SV-C3100S4, H4, W4)
精度 (20° C 時) ±(0.8+0.01L)μm (SV-C4100S4, H4, W4)
±(1+0.02L)μm (SV-C3100S8, H8, W8)
±(0.8+0.02L)μm (SV-C4100S8, H8, W8)
* L 為驅動長度
傾角范圍: ±45°
Z2 軸 (立柱)
垂直移動: 300mm 或 500mm
分辨率: 1μm
檢測方法: ABSOLUTE 線性編碼器
驅動速度: 0 - 20mm/s、外加手動
Z1 軸 (檢測器)
測量范圍: ±25mm
分辨率: 0.2μm (SV-C3100),
0.05μm (SV-C4100)
檢測方法: 線性編碼器 (SV-C3100),
激光全息測微計 (SV-C4100)
直線位移: ±(2+I4HI/100)μm (SV-C3100)
精度 (20° C 時) ±(0.8+I0.5HI/25)μm (SV-C4100)
*H: 基于水平位置的測量高度
測針上／下運作: 弧形移動
測針方向: 向上／向下
測力: 30mN
跟蹤角度: 向上: 77° , 向下: 87°
(使用配置的標準測頭，依表面粗
糙度而定)
測針針尖 尖端半徑: 25μm、硬質合金尖端

表面粗糙度測量的技術參數：
X1 軸
測量范圍: 100mm 或 200mm
分辨率: 0.05μm
檢測方法: 線性編碼器
驅動速度: 80mm/s
移動方向: 向后
直線度: (0.05+1.5L/1000)μm (S4, H4, W4 型)
0.5μm/200mm (S8, H8, W8 型)
Z2 軸 (立柱)
垂直移動: 300mm 或 500mm
分辨率: 1μm
檢測方法: ABSOLUTE 線性編碼器
驅動速度: 0 - 20mm/s、外加手動
檢測器
范圍／分辨率: 800μm / 0.01μm, 80μm / 0.001μm,
8μm / 0.0001μm
(2400μm 使用測頭選件)
檢測方法: 無軌／有軌測量
測力: 4mN 或 0.75mN (低測力型)
測針針尖: 金剛石、90o / 5μmR
(60o / 2μmR: 低測力型)
導頭曲率半徑: 40mm
檢測方法: 差動電感式
使用Y 軸工作臺使用旋轉工作臺 Q1
使用旋轉工作臺 Q2
自動測量
? 在與CNC 機型配套使用的眾多外設選件
的支持下，可實現自動測量。
SV-C3100S4

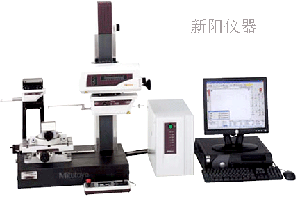

帶PC 和數據分析軟件的SV-C3100S4
表面粗糙度測量
? 直線度: ±(0.05+0.001L)μm*
專用于需要高精度測量的工件。
*S4 型、H4 型、W4 型；L 為驅動長度 (mm)
? 符合JIS '82/'94/'01, ISO, ANSI, DIN, VDA 等表面
粗糙度的國際標準。
? 標準配置：高精度測頭 (0.75mN / 4mN 測力) ，
分辨率高至0.0001μm。
輪廓驅動測量
? X 軸精度: ±(0.8+0.01L)μm*
Z1 軸精度: ±(0.8+I0.5HI/25)μm*
專用于需要高精度測量的工件。
* SV-C4100S4 型、H4 型、W4 型；L 為驅動長度, H 為測量高度 (mm)
? SV-C4100 系列的輪廓驅動器配備了激光全息測微計測頭，Z1 軸寬／窄范圍均能達 到極高的精度和分辨率。

性能參數

* 為區分交流電源電壓，在貨號后加上以下后綴( 如：525-426-1A):
A 適于UL/CSA, D 適于CEE, E 適于BS, DC 適于中國、K 適于EK，無后綴適于JIS/100V
