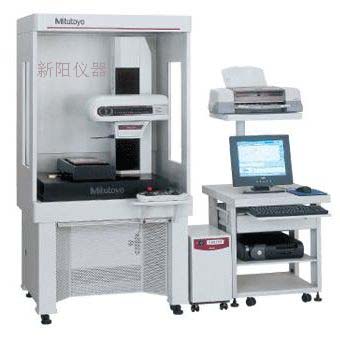

Mitutoyo日本三豐CS-5000CNC / CS-H5000CNC--CNC形狀測量儀
Formtaracer Extreme(超級表面粗糙度/輪廓測量裝置）
CS-5000CNC / CS-H5000CNC
525系列--CNC形狀測量儀
特點：
·高精度探針形CNC表面測量儀可以同時進行表面粗糙度和形狀/輪廓的測量。
·X1軸和Z2軸的最大驅動速度分別為40mm/s和200mm/s，可以高速定位，從而提高了多重輪廓/多工件
? 測量的效率。
·X1軸和Z1軸上裝有三豐激光全息光柵尺,從而可以實現高分辯率(X1軸分辨率：6.25nm,Z1軸分辨率：
? 4nm/8nm)的輪廓/形狀測量、表面粗糙度的測量和批次測量。
·Z1軸檢測器采用主動控制方式，減少了Z1軸動態測力變化的同時擴展了測量范圍。
·Z1軸檢測器檢測集成了防碰撞安全裝置，當儀器主體與工件或夾具發生碰撞時，檢測裝置可以自動
? 停止工作。
·帶有а軸的型號，可以通過電動旋轉×1軸連續測量水平面和傾斜面。
·帶有Y軸工作臺的型號，可沿Y軸進行多工件定位，從而增加了多工件測量范圍。
·提供易于操作的搖控箱，用戶可以通過這兩個操縱桿選擇合適的軸進行移動。在按鍵上標有易于理
? 解的圖形顯示軸的選擇狀態。
·通過USB端口與數據處理/分析裝置（選件）進行信息交換。
性能參數：
|
型號
|
CS-5000CNC
|
CS-5000CNC
|
CS-5000CNC
|
CS-5000CNC
|
|
貨號（100V-120V）
|
525-721-1
|
525-722-1
|
525-723-1
|
525-724-1
|
|
貨號（200V-240V）
|
525-721-2
|
525-7221-2
|
525-7231-2
|
525-7241-2
|
|
X1軸測量范圍
|
200mm
|
200mm
|
200mm
|
200mm
|
|
Z2軸垂直行程
|
300mm
|
300mm
|
300mm
|
300mm
|
|
Y軸工作臺裝置
|
|
|
已安裝
|
已安裝
|
|
а軸裝置
|
|
已安裝
|
|
已安裝
|
|
型號
|
CS-5000CNC
|
CS-5000CNC
|
CS-5000CNC
|
CS-5000CNC
|
|
貨號（100V-120V）
|
525-741-1
|
525-742-1
|
525-743-1
|
525-744-1
|
|
貨號（200V-240V）
|
525-741-2
|
525-742-2
|
525-743-2
|
525-744-2
|
|
X1軸測量范圍
|
200mm
|
200mm
|
200mm
|
200mm
|
|
Z2軸垂直行程
|
500mm
|
500mm
|
500mm
|
500mm
|
|
Y軸工作臺裝置
|
|
|
已安裝
|
已安裝
|
|
а軸裝置
|
|
已安裝
|
|
已安裝
|
|
型號
|
CS-5000CNC
|
CS-5000CNC
|
|
|
|
|
|
貨號（100V-120V）
|
525-761-1
|
525-763-1
|
|
|
|
|
|
貨號（200V-240V）
|
525-761-2
|
525-763-2
|
|
|
|
|
|
X1軸測量范圍
|
200mm
|
200mm
|
|
|
|
|
|
Z2軸垂直行程
|
300mm
|
300mm
|
|
|
|
|
|
Y軸工作臺裝置
|
|
|
|
|
|
|
|
а軸裝置
|
|
已安裝
|
|
|
|
|
|
型號
|
CS-5000
|
CS-5000L
|
|
|
貨號
|
525-886*
|
525-905*
|
|
|
貨號
|
525-896*
|
525-915*
|
|
|
X1軸測量范圍/分辨率
|
200mm/6.25nm
|
200mm/6.25nm
|
|
|
Z1軸測量范圍/分辨率
|
標準探針
|
6mm/2mm
|
12mm/4mm
|
|
|
|
|
二倍長型探針
|
12mm/4mm
|
24mm/8mm
|
|
|
|
Z2軸垂直行程
|
|
|
250mm
|
250mm
|
|
|
X1軸直線度（L為驅動長度mm)
|
標準探針
|
(0.05+0.5L/1000)μm
|
(0.05+0.5L/1000)μm
|
|
|
|
|
二倍長型探針
|
(0.1+0.5L/1000)μm
|
(0.1+0.5L/1000)μm
|
|
|
|
指示精度（20°C)（L為驅
|
X1軸
|
|
±(0.2+L/1000)μm
|
±(0.2+L/1000)μm
|
|
|
動長度mm,H為測量高度mm)
|
Z1軸
|
|
±(0.2+|H|/100)μm
|
±(0.3+|2H|/100)μm
|
|
|
*為區分交流電源電壓，在貨號后加上以下后綴（如：525-886A):
|
|
|
|
?A適于UL/CSA，D適于BS，DC適于中國，K適于EK， 無后綴適于JIS/10
|
|
|
