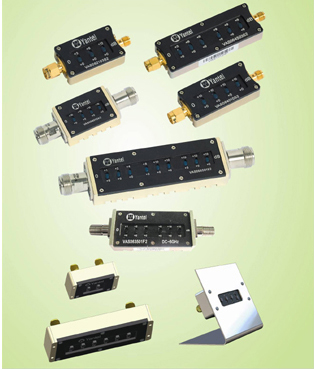

撥動式可變衰減器(步進)
國際發明專利產品
(步進系列)
總述
● 研通的小型可變衰減器是一種手動可調衰減器，是國際發明專利產品，屬射頻無源器件。
● 本產品采用了微帶膜狀電阻與微帶電路相結合的技術，取代了傳統的腔體技術卡式電阻技術，令手動可調衰減器具有寬頻帶(DC-3,6,10GHz)、小體積、衰減量變化范圍大、反射系數小、插損性小、射頻特性好等的優點。
● 本產品采用一種創新的技術，杜絕了調節衰減量時衰減器產生的反射系數的突變，避免了燒毀前一級射頻電路，保持了系統的穩定。
● 本產品在性能上及成本上具有強大的競爭力，能滿足多種新興無線通信系統的應用，擴大了手動可調衰減器的應用領域。
● 本產品分為連續調節及步進調節二種系列，并采用金屬殼封裝、樹脂SMD封裝、同軸封裝等封裝技術。
應用
● DAS POI系統
● 室內直放站
● 移動通信直放站系統
● 無線信號覆蓋
● 樓宇內信號發射器
● 無線局域網（WLAN）直放站系統
● 雷達
● 實驗室測試
特點
● 采用先進微帶技術，體積超小
● RF性能好，價格極具競爭力
● 頻率范圍寬：DC-6GHz
● 反射系數（Max. VSWR）�。�1.1～1.5
● 衰減量公差小，插入損耗小
● 可調節射頻信號收/發范圍及距離，調節精度可達5cm以內
● 衰減量范圍大
● 步進量靈活可選，例如1dB、2dB、3dB、5dB、6dB、8dB、9dB、
10dB、12dB步進量可選。
● 調節精度高
● 平均功率范圍：2W-10W
● 特性阻抗：50Ω，75Ω
● 每個開關平均可重復撥動次數10000次（5000次循環）以上。
● 撥動開關材料使用PC（聚碳酸酯），可在120℃長期工作
● 研通的可變衰減器采用創新的技術，杜絕了調節衰減量時衰減器產生
的反射系數的突變，從而可以在開機狀態下調節衰減量，避免燒毀前
一級射頻電路(例如功率放大器)，保持了系統的穩定。
● 可帶電調節衰減量（無需關斷電源），可不間斷連續讀取測試數據
● 接頭類型：SMA，N，F(xiàn)，BNC等
● 接頭位置：背部接頭或左右接頭
傳統的可變衰減器改變衰減量時，會有反射突變，若 帶電切換衰減量，可能會燒壞前級放大器

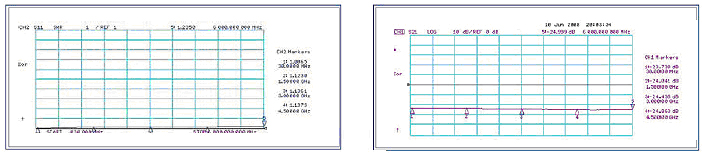

特性曲線
例如:VAS063003S22(DC－6GHz,0－30dB可調,每3dB 步進, SMA(F-M)) 24dB時的特性曲線
型號描述
|
VAS |
** |
** |
** |
* |
* |
* |
* |
* |
|
頻率 |
衰減范圍 |
步進量 |
接頭類型 |
最大功率 |
公母接頭選擇 |
接頭位置 |
阻抗 |
備注:
接頭類型:SMA,N,F,BNC 等.
接頭位置:“A”表示背部接頭,無編號“A”表示左右接頭.
阻抗:“B”表示 75Ω,無編號表示 50Ω.
主要技術指標
|
型 號 |
衰減范圍
(dB) |
步進量
(dB) |
衰減精度
全程
(dB) |
電壓駐波比
典型值(:1) |
最大駐波比 (:1) |
0dB
時插入損耗 |
連接器類型SMA/N/F/BNC
尺寸
SMA/N type
L*W*H |
外型圖 |
|
DC～3GHz |
DC～4GHz |
4～6GHz |
DC～4GHz |
4～6GHz |
3GHz |
|
2 檔, DC~6GHz,平均功率2W，阻抗50Ω，75Ω① |
|
VAS060903S2*** |
0 ~ 9 |
3 |
0~+1.2 |
1.3 |
1.5 |
1.35 |
1.60 |
0.65 |
51.1*23*10.5/ 81.4*32*16 |
|
|
VAS061806S2*** |
0 ~ 18 |
6 |
0~+0.8 |
1.15 |
1.3 |
1.2 |
1.50 |
0.4 |
|
VAS062010S2*** |
0 ~ 20 |
10 |
0~+1.0 |
1.1 |
1.3 |
1.1 |
1.50 |
0.4 |
|
3 檔, DC~6GHz,平均功率2W，阻抗50Ω，75Ω① |
|
VAS062103S2*** |
0 ~ 21 |
3 |
0~+1.2 |
1.15 |
1.35 |
1.2 |
1.50 |
0.5 |
57.3*23*10.5/ 87.6*32*16 |
|
|
VAS062505S2*** |
0 ~ 25 |
5 |
0~+1.1 |
1.15 |
1.35 |
1.2 |
1.50 |
0.5 |
|
VAS063010S2*** |
0 ~ 30 |
10 |
0~+1.0 |
1.1 |
1.3 |
1.2 |
1.50 |
0.5 |
|
4 檔, DC~6GHz,平均功率2W，阻抗50Ω，75Ω① |
|
VAS061501S2*** |
0 ~ 15 |
1 |
0~+1.55 |
1.15 |
- |
1.35 |
- |
1.1 |
65.5*23*10.5/ 95.8*32*16 |
|
|
VAS062402S2*** |
0 ~ 24 |
2 |
0~+1.4 |
1.1 |
1.3 |
1.2 |
1.50 |
0.7 |
|
VAS063003S2*** |
0 ~ 30 |
3 |
0~+1.0 |
1.15 |
1.35 |
1.2 |
1.50 |
0.7 |
|
VAS063505S2*** |
0 ~ 35 |
5 |
0~+0.9 |
1.15 |
1.35 |
1.3 |
1.50 |
0.7 |
|
VAS064010S2*** |
0 ~ 40 |
10 |
0~+1.5 |
1.1 |
1.15 |
1.2 |
1.3 |
0.7 |
|
6 檔, DC~6GHz,平均功率2W，阻抗50Ω，75Ω① |
|
VAS068P4P2S2*** |
0 ~ 8.4 |
0.2 |
0~+2.0 |
1.2 |
1.8 |
1.3 |
1.50 |
1.2 |
87.9*25*10.5/ 118.2*32*16 |
|
|
VAS0625HS2*** |
0 ~ 25.5 |
0.5 |
0~+2.0 |
1.30 |
1.50 |
1.35 |
1.60 |
1.2 |
|
VAS063501S2*** |
0 ~ 35 |
1 |
0~+2.0 |
1.25 |
- |
1.45 |
- |
1.3 |
|
VAS064402S2*** |
0 ~ 44 |
2 |
0~+1.8 |
1.2 |
1.4 |
1.3 |
1.50 |
1.2 |
|
VAS064503S2*** |
0 ~ 45 |
3 |
0~+1.5 |
1.2 |
1.4 |
1.3 |
1.50 |
1.2 |
|
VAS065505S2*** |
0 ~ 55 |
5 |
0~+2.0 |
1.15 |
1.3 |
1.3 |
1.50 |
1.3 |
|
VAS066010S2*** |
0 ~ 60 |
10 |
-1.0~+2.0 |
1.25 |
1.45 |
1.3 |
1.60 |
1.2 |
|
9 檔, DC~6GHz,平均功率2W，阻抗50Ω，75Ω① |
|
VAS0636P2** |
0 ~ 36.4 |
0.2 |
0~+3.5 |
1.2 |
1.4 |
1.3 |
1.50 |
1.8 |
116.5*25*10.5/ 146.8*32*16 |
|
|
VAS0655HS2** |
0 ~ 55.5 |
0.5 |
0~+2.0 |
1.20 |
1.40 |
1.3 |
1.60 |
1.8 |
|
VAS066501S2** |
0 ~ 65 |
1 |
0~+3.5 |
1.3 |
- |
1.5 |
- |
2.0 |
|
VAS067402S2** |
0 ~ 74 |
2 |
0~+2.0 |
1.15 |
1.35 |
1.2 |
1.50 |
1.8 |
|
VAS067203S2** |
0 ~ 72 |
3 |
0~+3.5 |
1.2 |
1.40 |
1.3 |
1.60 |
2.30 |
|
VAS068505S2** |
0 ~ 85 |
5 |
0~+2.0 |
1.2 |
1.40 |
1.3 |
1.60 |
1.8 |
|
VAS069010S2** |
0 ~ 90 |
10 |
0~+3.0 |
1.2 |
1.30 |
1.3 |
1.50 |
2.0 |
|
非零起步系列 |
|
3 檔, DC~6GHz,平均功率2W，阻抗50Ω，75Ω① |
|
VAS06202703S2* |
20 ~ 27 |
1 |
±1 |
1.1 |
1.1 |
1.1 |
1.1 |
(備注)② |
88.3*23*10.5/ 119*32*15.5 |
與上面3檔的一樣 |
|
VAS06204103S2* |
20 ~ 41 |
3 |
±1 |
1.1 |
1.1 |
1.1 |
1.1 |
(備注)② |
|
4 檔, DC~6GHz,平均功率2W，阻抗50Ω，75Ω① |
|
VAS06203501S2* |
20 ~ 35 |
1 |
±1 |
1.1 |
1.1 |
1.1 |
1.1 |
(備注)② |
65.9*25*10.5/ 98.6*32*15.5 |
與上面4檔的一樣 |
|
6 檔, DC~6GHz,平均功率2W，阻抗50Ω，75Ω① |
|
VAS062028P2S2* |
20 ~ 28.4 |
0.2 |
±1 |
1.1 |
1.1 |
1.1 |
1.1 |
(備注)② |
88.3*25*10.5/ 119*32*15.5 |
與上面6檔的一樣 |
|
VAS062045HS2* |
20 ~ 45.5 |
0.5 |
±1 |
1.1 |
1.1 |
1.1 |
1.1 |
(備注)② |
|
VAS06205501S2* |
20 ~ 55 |
1 |
±1 |
1.1 |
1.1 |
1.1 |
1.1 |
(備注)② |
|
備注:① 75Ω產品的尺寸和詳細技術指標請咨詢我們的銷售代表；② 衰減量可根據要求訂制。 |
|
|
