VAB系列 & VAE系列
國際發明專利產品
特性：
● 連續和步進系列
● 頻率范圍寬: DC ~ 3GHz
● 反射系數小
● 低插入損耗
● 高性能，低價格
● 衰減量變化范圍大
● 功率: 2W、5W
● 阻抗: 50Ω，75Ω
● 工作溫度:-40℃ ~ +85℃
型號描述
|
VAB |
** |
** |
* |
* |
* |
|
衰減量 |
步進值 |
接頭類型 |
接頭位置 |
阻抗 |
|
衰減量:31 表示 0~31dB. |
|
步進值: 01表示每步進1dB. |
|
接頭類型:S--SMA,N--N tgpe or B--BNC etc. |
|
接頭位置:“A”表示背部接頭,無編號表示左右接頭. |
|
阻抗:“B”表示75Ω,無編號表示50Ω. |
|
例: VAB3101SA |
主要技術指標 (步進）
● 頻率范圍: DC to 3GHz ● 功率: 2W、5W ● 阻抗: 50Ω,75Ω ● 工作溫度: -40℃ ~ +85℃
|
型號 |
衰減量
(dB) |
步進量
(dB) |
衰減精度
（dB） DC~2.7GHz |
Typ. VSWR:1 |
0dB 插入損耗 |
尺寸
SMA型 |
|
DC ~ 1GHz |
1 ~ 2GHz |
2 ~ 2.7GHz |
DC ~ 2GHz |
2 ~ 2.7GHz |
|
VAB1101S** |
0 ~ 11 |
1 |
+1.5 |
1.10 |
1.10 |
1.35 |
0.5 |
1.0 |
63.4*42.5*31.74 |
|
VAB1101SA** |
0 ~ 11 |
1 |
+1.5 |
1.10 |
1.10 |
1.35 |
0.5 |
1.0 |
44*48.5*40.42 |
|
VAB1101N** |
0 ~ 11 |
1 |
+1.5 |
1.10 |
1.10 |
1.35 |
0.5 |
1.0 |
86.2*48.5*39 |
|
VAB1101NA** |
0 ~ 11 |
1 |
+1.5 |
1.10 |
1.10 |
1.35 |
0.5 |
1.0 |
44*48.5*52 |
|
VAB3101S** |
0 ~ 31 |
1 |
+1.7 |
1.10 |
1.15 |
1.45 |
0.6 |
1.0 |
78.4*44*31.5 |
|
VAB3101SA** |
0 ~ 31 |
1 |
+1.5 |
1.10 |
1.15 |
1.45 |
0.7 |
1.2 |
64*48*40.2 |
|
VAB3101N** |
0 ~ 31 |
1 |
+1.7 |
1.10 |
1.15 |
1.45 |
0.6 |
1.0 |
108.2*48*34.83 |
|
VAB3101NA** |
0 ~ 31 |
1 |
+1.5 |
1.10 |
1.15 |
1.45 |
0.7 |
1.2 |
64*48*52.6 |
型號描述
例:VAE15S
接頭類型:S--SMA,N--N tgpe or B--BNC etc.
主要技術指標 （連續）
● 頻率范圍: DC ~ 3GHz ● 功率: 2W ● 阻抗: 50Ω,75Ω ● 工作溫度: -40℃ ~ +85℃
|
型號 |
衰減量
(dB) |
阻抗
（Ω） |
Typ. VSWR:1
|
0dB
插入損耗 |
尺寸
SMA型 |
|
DC ~ 2GHz |
2 ~ 3GHz |
DC ~ 3GHz |
|
VAE15* |
0 ~ 15 |
50 |
1.35 |
1.50 |
0.6 |
45*23*28 |
|
VAE15B* |
0 ~ 15 |
75 |
1.35 |
1.50 |
0.7 |
45*23*28 |
外形尺寸(單位:mm)

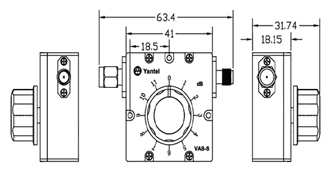

VAB1101S

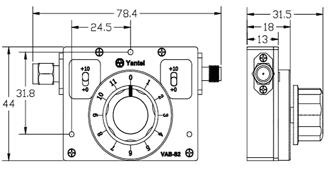

VAB3101S

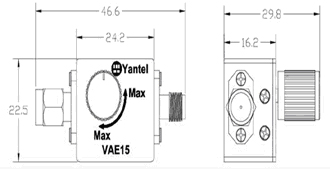

VAE
