國際發明專利
美國發明專利號 US 7,362,196 B2.
歐洲，中國，臺灣,韓國發明專利
特點:
●頻率范圍：DC~3GHz,DC~6GHz,DC~12.4GHz，DC~18GHz
●功率：100mW,200mW,2W
●特性阻抗： 50Ω或75Ω
●工作溫度：-55℃～+150℃
●優越的溫度補償特性：當溫度從-55℃變化到+150℃時，衰減量變化范圍大，特別是工作在1GHz、3GHz、6GHz等頻率時，此特性更顯著。同時，VSWR很低，特別是工作在1GHz,3GHz,6GHz等頻率時，VSWR保持在較低的范圍內。
●衰減量范圍從1dB至10dB，具有10種類型的衰減量，每種衰減量具有N3、N4、N5、N6、N7、 N8、N9七種溫度特性，全系列總共70種溫度特性組合。另，可根據客戶要求，提供N10或N11等斜率較大的溫度系數代碼的特制產品。
●采用100%激光調阻,衰減量精度高。
●零失真，幾乎沒有溫度變化引起的相位變化或時延變化，零噪聲。

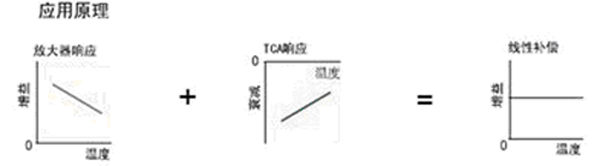

●正向起溫度補償，反向有隔離器的作用，更適合于多級功放。
●不會產生額外的三階交調（IP3），可直接安裝在線性功放里。
●低成本，體積小，可直接用于射頻功放內，可代替復雜的有源電路，易于電路的更新?lián)Q代。
應用:
●功率放大器
●低噪聲放大器
●增益模塊
●MMIC 放大器
●無線局域網(2.4GHz & 5.8GHz)
●WiMAX
●UWB
●混頻器
●功率分配器
●衛星通信
●定向耦合器
●廣播電視
●雷達
型號描述
|
Co-TCA
系列 |
**
頻率 |
**
衰減量 |
**
溫度系數代碼 |
**
電極外形及材料選項 |
*
電極電鍍選項 |
|
Co-TCA,Co-STCA,Co-MTCA
Co-HTCA,Co-BTCA |
03,06
12 or 18 |
01 to 10
(1dB to 10dB) |
(N3 to N10) or (P3 to P8) |
平面電極（無代碼),W1,W3,WB1或G |
(S)=含鉛(Pb)或
(無代碼)=無鉛 |
例:型號 STCA0603N9W3,STCA系列，頻率范圍DC~6GHz，25℃衰減量為3dB，衰減量溫度系數-0.009dB/dB/℃，電極外形包三邊，
表面電鍍材料不含鉛。
Co-TCA 系列
主要技術指標
● 頻率范圍: DC to 6GHz
● 工作溫度: -55℃ to 150℃
● 特性阻抗: 50Ω
● 功率: 2W
● 尺寸: 3.1×3.68×0.53(mm)，Ⅰ型
|
型號 |
衰減量
(dB) |
溫度系數代碼 |
衰減量溫度系數(dB/dB/℃)① |
最大駐波比.
(:1)@1GHz |
衰減精度(dB) |
|
Co-TCA0601N* |
1 |
N3~N9 |
-0.003~ -0.009 |
1.20 |
±0.5 |
|
Co-TCA0602N* |
2 |
N3~N10 |
-0.003~ -0.01 |
1.20 |
±0.5 |
|
Co-TCA0603N* |
3 |
N3~N10 |
-0.003~ -0.01 |
1.20 |
±0.5 |
|
Co-TCA0604N* |
4 |
N3~N10 |
-0.003~ -0.01 |
1.20 |
±0.5 |
|
Co-TCA0605N* |
5 |
N3~N10 |
-0.003~ -0.01 |
1.20 |
±0.5 |
|
Co-TCA0606N* |
6 |
N3~N10 |
-0.003~ -0.01 |
1.20 |
±0.5 |
|
Co-TCA0607N* |
7 |
N3~N10 |
-0.003~ -0.01 |
1.20 |
±0.5 |
|
Co-TCA0608N* |
8 |
N3~N10 |
-0.003~ -0.01 |
1.20 |
±0.5 |
|
Co-TCA0609N* |
9 |
N3~N10 |
-0.003~ -0.01 |
1.20 |
±0.5 |
|
Co-TCA0610N* |
10 |
N3~N10 |
-0.003~ -0.01 |
1.20 |
±0.5 |
① 備注: 例如溫度系數代碼為4N9, 溫度每變化1℃時，衰減量的變化量等于4dB ×0.009(衰減量溫度系數) × 1℃=0.036dB。當溫度變化100℃時，衰減量的變化量等于4dB × 0.009(衰減量溫度系數) × 100℃=3.6dB。
Co-STCA 系列
主要技術指標
● 頻率范圍: DC to 6GHz
● 工作溫度: -55℃ to 150℃
● 特性阻抗: 50Ω
● 功率: 100mW
● 尺寸: 1.20×2.0×0.53(mm)，Ⅴ型
|
型號 |
衰減量
(dB) |
溫度系數代碼 |
衰減量溫度系數(dB/dB/℃)① |
最大駐波比.
(:1)@1GHz |
衰減精度(dB) |
|
Co-STCA0601N* |
1 |
N3~N7 |
-0.003~ -0.007 |
1.20 |
±0.5 |
|
Co-STCA0602N* |
2 |
N3~N9 |
-0.003~ -0.009 |
1.20 |
±0.5 |
|
Co-STCA0603N* |
3 |
N3~N9 |
-0.003~ -0.009 |
1.20 |
±0.5 |
|
Co-STCA0604N* |
4 |
N3~N9 |
-0.003~ -0.009 |
1.20 |
±0.5 |
|
Co-STCA0605N* |
5 |
N3~N9 |
-0.003~ -0.009 |
1.20 |
±0.5 |
|
Co-STCA0606N* |
6 |
N3~N9 |
-0.003~ -0.009 |
1.20 |
±0.5 |
|
Co-STCA0607N* |
7 |
N3~N9 |
-0.003~ -0.009 |
1.20 |
±0.5 |
|
Co-STCA0608N* |
8 |
N3~N9 |
-0.003~ -0.009 |
1.20 |
±0.5 |
|
Co-STCA0609N* |
9 |
N3~N9 |
-0.003~ -0.009 |
1.20 |
±0.5 |
|
Co-STCA0610N* |
10 |
N3~N9 |
-0.003~ -0.009 |
1.20 |
±0.5 |
Co-HTCA 系列
主要技術指標
● 頻率范圍: DC to 18GHz
● 工作溫度: -55℃ to 150℃
● 特性阻抗: 50Ω
● 功率: 200mW
● 尺寸: 1.52×1.90×0.28(mm)，III型
|
型號 |
衰減量
(dB) |
溫度系數代碼 |
衰減量溫度系數(dB/dB/℃)① |
最大駐波比.
(:1)@1GHz |
衰減精度(dB) |
|
Co-HTCA1801N* |
1 |
N3~N7 |
-0.003~ -0.007 |
1.15 |
±0.5 |
|
Co-HTCA1802N* |
2 |
N3~N9 |
-0.003~ -0.009 |
1.15 |
±0.5 |
|
Co-HTCA1803N* |
3 |
N3~N9 |
-0.003~ -0.009 |
1.15 |
±0.5 |
|
Co-HTCA1804N* |
4 |
N3~N9 |
-0.003~ -0.009 |
1.15 |
±0.5 |
|
Co-HTCA1805N* |
5 |
N3~N9 |
-0.003~ -0.009 |
1.15 |
±0.5 |
|
Co-HTCA1806N* |
6 |
N3~N9 |
-0.003~ -0.009 |
1.15 |
±0.5 |
Co-MTCA 系列
主要技術指標
● 頻率范圍: DC to 12.4GHz
● 工作溫度: -55℃ to 150℃
● 特性阻抗: 50Ω
● 功率: 200mW
● 尺寸: 1.52×1.91×0.25(mm)，Ⅳ型
|
型號 |
衰減量
(dB) |
溫度系數代碼 |
衰減量溫度系數(dB/dB/℃)① |
最大駐波比.
(:1)@1GHz |
衰減精度(dB) |
|
Co-MTCA1201N* |
1 |
N3~N7 |
-0.003~ -0.007 |
1.20 |
±0.5 |
|
Co-MTCA1202N* |
2 |
N3~N9 |
-0.003~ -0.009 |
1.20 |
±0.5 |
|
Co-MTCA1203N* |
3 |
N3~N9 |
-0.003~ -0.009 |
1.20 |
±0.5 |
|
Co-MTCA1204N* |
4 |
N3~N9 |
-0.003~ -0.009 |
1.20 |
±0.5 |
|
Co-MTCA1205N* |
5 |
N3~N9 |
-0.003~ -0.009 |
1.20 |
±0.5 |
|
Co-MTCA1206N* |
6 |
N3~N9 |
-0.003~ -0.009 |
1.20 |
±0.5 |
