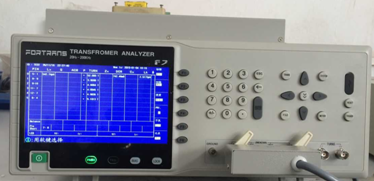

X7變壓器綜合測試儀
性能特點
■ 高性能變壓器綜合系統，0.02%測試精度
■ 7英寸16：9 TFT LCD顯示器，分辨率800RGB×480
■ 二極管正反向特性檢測，滿足網絡變壓器參數完整測試
■ 最快測試速度達到150次/秒，讀數穩定性好，業界最快變壓器掃描測試儀
■ 多種測試參數一屏顯示，省去切換之煩惱
■ 與國際品牌廠家測試數據可比性高（如Agilent，WK）
■ 鍵盤鎖定功能，掉電數據保護功能
■ 開路、短路、偏差校正功能
■ 簡體中文，英文操作語言，多種顯示風格
■ 進行測試數據，測試條件保存（U盤或內部）
■ 10ΩCC,25Ω，50Ω，100Ω，10/100Ω輸出阻抗
■ 支持U盤升級，向用戶提供最新操作體驗
■ 提供內部直流偏壓0V、1.5V、2V
■ 可選配±100mA，±10V偏置電壓源，0-1A恒流源
■ 儀器內部100組，U盤500組測試文件。
■ U盤可支持FAT16、FAT32文件系統
■ 豐富的接口RS232、USB TMC、USBCDC、HANDER、GPIB、LAN
■ 可通過電腦的LAN接口或USB接口發送變壓器設置文件，極大方便測試儀的智能化管理
■ 儀器內部可選上下沿（↑或↓）進行觸發
■ 儀器后面板有BNC觸發，快速實現外部腳踏開關連接，符合LXI標準，快速實現測試系統組件
■ 支持自動感應測試，不用按起動按鈕，有變壓器產品時，自動感應測試。
|
技術參數
|
|
測試頻率
|
20Hz—200KHz，分辨率1mHz
|
|
測試參數
|
匝比，圈數，電感，電容，漏感，相位，品質因子，交流電阻，直流電阻，平衡，引腳短路
|
|
基本精度
|
0.02%，以精度表為準
|
|
測試速度
|
快速：75次/秒、中速：20次/秒、慢速：6次/秒（1KHz頻率以上）UFAST:150次/秒
|
|
等效電路
|
串聯、并聯
|
|
內部偏置電壓
|
0V、1.5V、2V
|
|
量程方式
|
自動、保持
|
|
觸發方式
|
內部、手動、自部、外部、總線
|
|
測試信號電平
|
0.005—2Vrms
|
|
信號源輸出阻抗
|
10ΩCC,25Ω，50Ω，100Ω，10/100Ω
|
|
校準功能
|
開路、短路，負載校正，全頻清零、點頻清零
|
|
顯示方式
|
6位數字顯示，多參數一屏顯示
|
|
比較器
|
PASS、FAIL、HI、LOW（PASS/FAIL
LED顯示）
|
|
接口
|
RS232、USB TMC、USBCDC、HANDER、GPIB（選購）、LAN（選購）
|
|
儲存器
|
內部100組，外部U盤2000組文件
|
|
溫濕度
|
0℃～40℃，相對濕度≤75%
|
|
電源要求
|
電壓：100～120Vac或198～242Vac
頻率：46～64Hz，功率大于85VA
|
|
體積（W*H*D）
|
400*150*190mm
|
|
重量（凈重）
|
|
