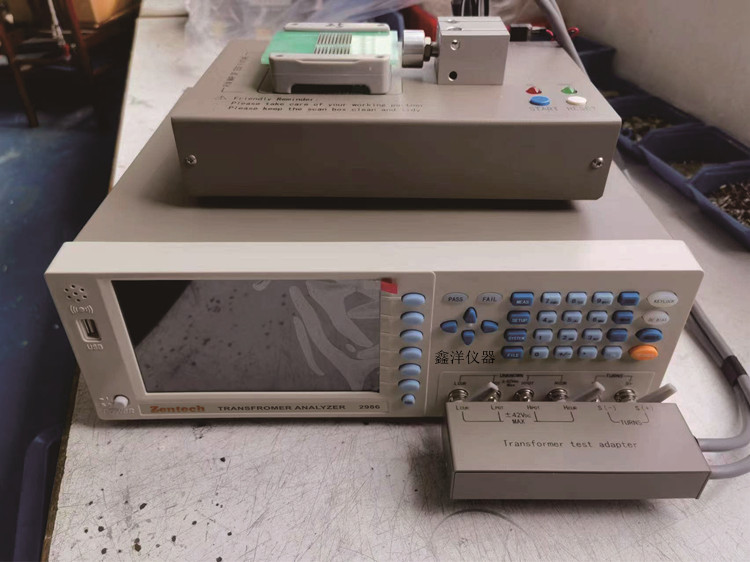

Zentech 2986 (20Hz-1MHz)自動變壓器綜合測試儀
簡要介紹
■ Zentech 2986測試儀是一款新型適用于各種電子元器件檢驗的多功能精密測試儀.采用7英寸800×480彩色TFT LCD顯示器.測試高速、性能穩定。20Hz-1MHz連續可調多頻率點以及0.05%的精度可滿足生產線測試及品質進貨檢驗把控及實驗室測量分析等要求。
性能特點
■ 全新32位核心處理器，數據完全比對國外一流設備
■ 7英寸真彩TFT顯示器
■ 20Hz-1MHz測試頻率
■ 0.05%的基本測量精度，測試速度快（200次/秒）
■ 分析功能，支持頻率/電平/偏置掃描，洞察被測件特性
■ 簡體中文，英文操作語言，多種顯示風格
■ 多參數測試功能
■ 測試電壓或電流的自動電平控制ALC功能
■ 30Ω,50Ω,100Ω,10/CC四種不同信號源輸出阻抗
■ 內部100組設定文件，U盤5000組測試文件保存或調用
■ ±5V（±100 mA）內部直流偏置電壓源
■ 可通過U盤來實現儀器軟件的升級和更新
■ U盤拷屏、實時數據保存，可支持FAT16，FAT32文件系統
■ 標配RS232C,USB HOST,USB DEVICE,HANDLER,耳機接口，腳踏開關接口。選配GPIB,LAN
技術指標
|
測試頻率
|
20Hz-1MHz
|
|
測試參數
|
|Z|, |Y|,C,L,X, B,R,,D, Q,θ,DCR,TR，PS,BL
|
|
基本量測精度
|
0.05%
|
|
等效電路
|
串聯，并聯
|
|
數學功能
|
絕對值偏差，百分比偏差
|
|
量程方式
|
自動，保持，手動選擇
|
|
觸發方式
|
內部，手動，外部，總線
|
|
測量速度（≥1KHz）
|
快速：200次/秒，中速：12次/秒，慢速：3次/秒
|
|
平均次數
|
1-255
|
|
延時時間
|
0-60s，以1ms步進
|
|
校準功能
|
開路/短路/負載
|
|
綜合掃描
|
列表掃描功能
|
|
顯示方式
|
直讀，△，△%，V/I（被測電壓/電流監視）
|
|
顯示器
|
800×480 RGB7英寸16:9TFT
LCD顯示器
|
|
測試信號
|
|
輸出阻抗
|
30 Ω,50Ω,100Ω,10 /CC可選擇
|
|
測試信號電平
|
正常：5mV－5V準確度：10%，1mV步進
恒電平：10mV－1V準確度：5%，1mV步進
|
|
直流偏置源
|
內部：±5V（±100mA）直流偏壓源，準確度：1%
|
|
|
|
|
顯示范圍
|
|
|Z|, R,X
|
0.01mΩ—99.9999 MΩ
|
|
DCR
|
0.001 mΩ—99.9999MΩ
|
|
|Y|, G,B
|
0.00001μS—99.9999S
|
|
C
|
0.00001pF —9.9999F
|
|
L
|
0.00001μH—9999.99H
|
|
D
|
0.00001 —9.9999
|
|
Q
|
0.00001 —9999.9
|
|
θ(DEG)
|
-179.999o—179.999o
|
|
θ(RAD)
|
-3.14159 —3.14159
|
|
其他
|
|
顯示放式
|
6位數字顯示
|
|
校準功能
|
開路短路全頻單頻
|
|
掃描功能
|
多種測試條件下，對被測件進行綜合掃描分析測試
|
|
存儲器
|
內部存儲，USB擴展存儲
|
|
接口
|
標配RS232C,HANLDER,USB HOST,USB DEVICE,耳機接口，腳踏接口；可選GPIB,LAN
|
|
尺寸
|
375mm(寬）*135mm（高）*350mm(長）
|
|
凈重
|
約7Kg
|
|
|
