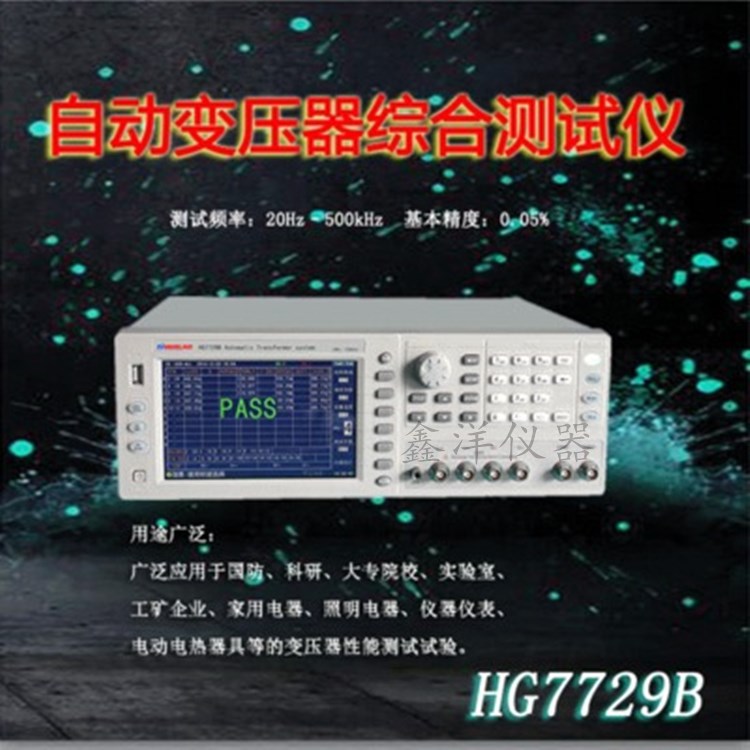

HG7729B自動變壓器測試儀
概述
HG7729B自動變壓器測試系統是一種專用于各種電子變壓器品質檢驗的多功能、自動化的變壓器綜合參數測試系統。該系統可提供20Hz-1MHz的測試頻率，變壓器掃描測試涵蓋了變壓器的各種低壓參數，包括電感L、漏感量Lk、圈數比Turn-ratio、直流電阻DCR、阻抗Z、線圈間容量C，品質因素Q、串聯等效電阻ACR、相位Ph、引腳短路檢查PS、平衡測試BAL、LED正向壓降Vf/反向電流Ir測試等。
|
HG7729B技術參數
|
|
LCR測試參數
|
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ
DCR, TURN,
Phase
|
|
顯示范圍
|
|Z|, R, X 0.00001 Ω — 99.9999
MΩ DCR 0.00001 Ω — 99.9999 MΩ
|Y|, G, B 0.00001μS — 99.9999
S Turn-Ratio 1：0.001—1000：1
C 0.00001 PF — 9.9999
F D
0.00001 — 9.99999
Q 0.00001 —
99999.9 L
0.00001 μH — 99.9999 Kh
θ (DEG) -179.999o — 179.999
o θ (RAD) -3.14159 — 3.14159
|
|
信號電平
|
LCR測試：5 mV－2V；5mV – 10V(選配) 圈數測試：5
mV－10V
自動電平范圍：5
mV－1
V 精度：5% 分辨率：1mV
|
|
測試頻率
|
HG7729A 20Hz –
300kHz HG7729B 20Hz
– 500kHz
HG7729C 20Hz –
1MHz
20路變壓器掃描測試
|
|
測試頻率
|
HG7739A 20Hz –
300kHz HG7739B 20Hz
– 500kHz
HG7739C 20Hz –
1MHz
20路變壓器掃描測試+LCR數字電橋
|
|
掃描參數
|
匝比,圈數,相位,電感,電容,漏感,品質因數,交流電阻,直流電阻,平衡,引腳短路,
LED
|
|
基本準確度
|
LCRZ，DCR：0.05% 匝比：0.1%
|
|
輸出/輸入阻抗
|
10Ω/CC , 25Ω ,50Ω , 100Ω可選 可選配±100mA、±10V偏置電壓源、0
– 1A偏流源
|
|
等效方式
|
自動,保持,手動選擇 等效電路: 串聯,并聯
|
|
測量速度
|
（≥10kHz）快速:75次/秒,中速: 20次/秒,慢速: 6次/秒
|
|
觸發方式
|
內部、手動、自動DUT、外部、總線
|
|
直流偏置
|
(內置)-5V – +5V連續，準確度：1%
|
|
顯示器
|
7英寸16:9 TFT LCD顯示器，分辨率800*480
|
|
存儲器
|
儀器內部100組，U盤500組文件存儲與調用
|
|
比較器
|
十檔分選，檔計數
|
|
接口
|
RS232C,USBTMC,USBCDC,HANDLER,GPIB
|
|
尺寸重量
|
400mm×132mm×350mm 約10 kg
|
|
電源要求
|
220V±10%
50Hz/60Hz±5% 工作溫濕度 0℃－40℃
<90% RH
|
|
工作溫度、濕度
|
0°C－40°C, ￡90%RH
|
|
電源要求
|
電壓
|
198V－242V
|
|
頻率
|
47.5Hz－63Hz
|
|
功耗
|
≤ 80 VA
|
|
體積(W×H×D)
|
400mm×132mm×350mm
|
|
重量
|
約10 kg
|
|
|
